双齿辊破碎机
产品的概述双齿辊破碎机的工作原理与结构特点■工作原理破碎机由两台电动机将动力经减速器减速后分别驱动两齿辊相向旋转,当物料从入料口进入机体破碎腔时,带有螺旋齿牙的...
所属类别:破碎机/站
24小时咨询热线:13803739293

产品介绍
致力于为客户提供更优秀的破碎站设备

产品的概述

双齿辊破碎机的工作原理与结构特点

■工作原理

破碎机由两台电动机将动力经减速器减速后分别驱动两齿辊相向旋转,当物料从入料口进入机体破碎腔时,带有螺旋齿牙的两齿辊首先将物料筛分,符合要求的物料通过齿间进入排料溜槽。大块物料受齿辊齿牙的劈裂、剪切,拉伸作用被破碎,从排料口排出。

双齿辊破碎机采用双齿辊破碎使剪切力直接作用在岩石物料上,剪切延着物料的薄弱易碎部位产生巨大破碎力使其破碎,充分利用了物料的抗剪强度和抗弯强度比抗压强度小得多的性质,降低了破碎能耗。

双齿辊破碎机,整机结构设计合理、破碎方式适宜外,关键还取决于破碎齿的几何形状和布置方式。破碎齿型设计合理,布置得当,可以保证产品粒度、优化粒度组成、减少过粉碎、节省材料、延长齿的使用寿命、减少破碎机的破碎功耗。

该双齿辊破碎机,破碎辊沿轴向装有8~15个整体铸造合金钢淬火齿环,齿形和尺寸都符合剪力作用原则而设计,为特殊齿形的大齿,各齿环上的大辊齿沿轴向螺旋布置,箱体侧板装有梳齿板,剔掉夹在齿间或粘在齿间的物料,使破碎机不会有夹料堵塞,提高工作效率。

结构特点

破碎机主要由电动机、限矩型液力偶合器、减速器、齿辊、机体等部分组成。

(1) 限矩型液力偶合器

限矩型液力偶合器用于电动机和减速器之间的联接,既可减少启动时的冲击和振动,又起到过载保护作用。

2)齿辊

齿辊是直接破碎物料的关键部件,齿牙螺旋排列。相向旋转的两齿辊轴将小块物料筛下,大块物料通过破碎齿将其破碎。破碎齿采用特种配方,融合多种稀有元素铸造,加工后,淬火处理,既有较高的强度又有一定的韧性,耐磨性好,使用寿命长。

(3)安全销装置

减速器在破碎机.上起到关键的作用,需要**保护。减速器与齿辊之间增加了安全销装置,如重负荷启动, 强度大时,安全销被切断。此时电动机和减速器旋转但齿辊不转,传感器将信号传给PLC,令电动机停转,减速器和电机得到了可靠保护。安全销造价低、更换方便、设备的维护成本大大降低,安全销装置其原理及性能相当于电路上的保险丝。本破碎机采用剪切破碎技术,基本消除过粉碎现象。体积小、重量轻,适合于井下、厂房及露天作业破碎系统的初破、二破和三破。

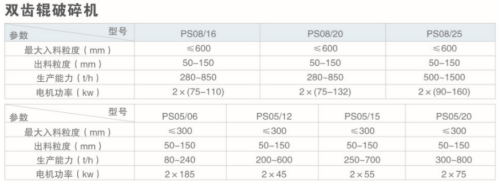

产品参数

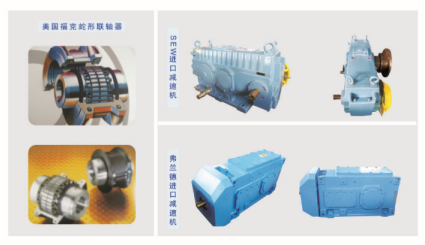

该破碎机选用配置




1.减速机:采用进口减速机,德国SEW、Flander品牌

2.偶合器:进口,德国福伊特品牌

3.轴承:瑞典SKF、美国铁姆肯

4.联轴器:美国际兆福克蛇形联轴器、郑州机械研究所齿形联轴器

5.电机:上海ABB、 佳木斯电机、南阳防爆电机。
