工作原理

破碎机由两台电动机将动力经减速器减速后分别驱动两齿辊相向旋转，当物料从入料口进入机体破碎腔时，带有螺旋齿牙的两齿辊首先将物料筛分，符合要求的物料通过齿间进入排料溜槽。大块物料受齿辊齿牙的劈裂、剪切，

拉伸作用被破碎，从排料口排出。

双齿辊破碎机采用双齿辊破碎使剪切力直接作用在岩石物料上，剪切延着物料的薄弱易碎部位产生巨大破碎力使其破碎，充分利用了物料的抗剪强度和抗弯强度比抗压强度小得多的性质，降低了破碎能耗。

双齿辊破碎机，整机结构设计合理、破碎方式适宜外，关键还取决于破碎齿的几何形状和布置方式。破碎齿型设计合理，布置得当，可以保证产品粒度、优化粒度组成、减少过粉碎、节省材料、延长齿的使用寿命、减少破碎机

的破碎功耗，该双齿辊破碎机，破碎辊沿轴向装有8-15个整体铸造合金钢淬火齿环，齿形和尺寸都符合剪力作用原则而设计，为特殊齿形的大齿，各齿环上的大辊齿沿轴向螺旋布置，箱体侧板装有梳齿板，剔掉夹在齿间或粘在齿间的物料，使破碎机不会有夹料堵塞，提高工作效率。

结构特点

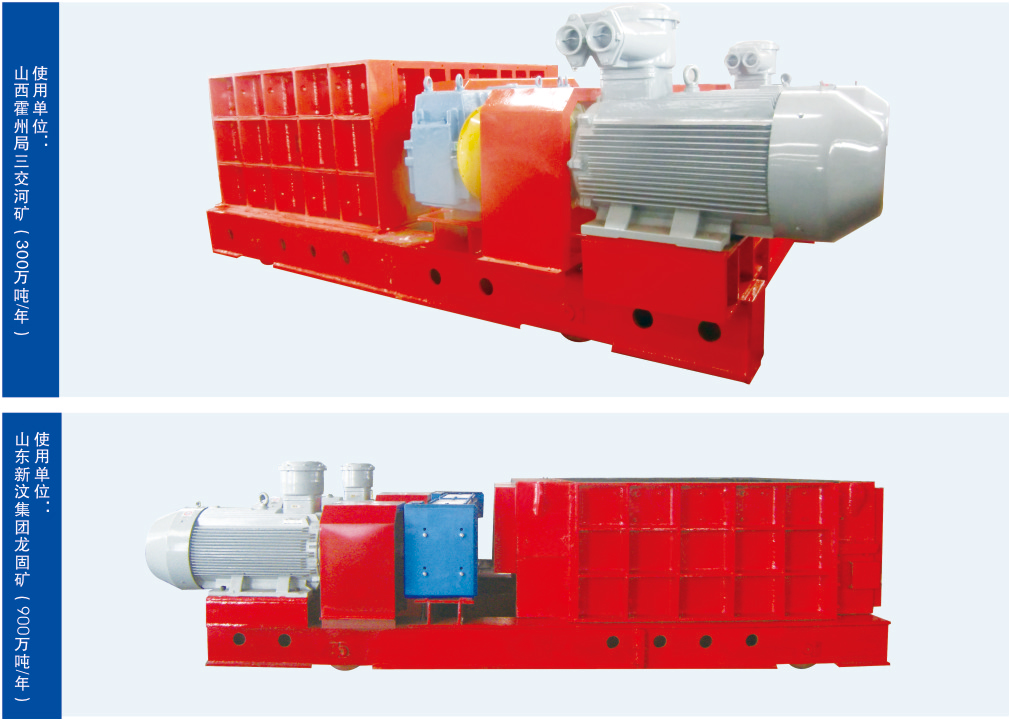

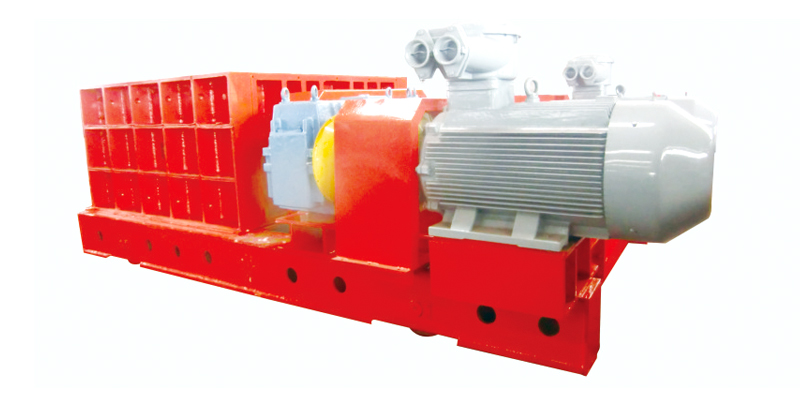

该破碎机主要由电动机、限矩型液力偶合器、减速器、齿辊、机体等部分组成。

（1）限矩型液力偶合器

限矩型液力偶合器用于电动机和减速器之间的联接，既可减少启动时的冲击和振动，又起到过载保护作用。

（2）齿辊

齿辊是直接破碎物料的关键部件，齿牙螺旋排列。相向旋转的两齿辊轴将小块物料筛下，大块物料通过破碎齿将其破碎。破碎齿采用特种配方，融合多种稀有元素铸造，加工后，淬火处理，既有较高的强度又有一定的韧性，耐磨性好，使用寿命长。

（3）安全销装置

减速器在破碎机上起到关键的作用，需要**保护。减速器与齿辊之间增加了安全销装置，如重负荷启动，强度大时，安全销被切断。此时电动机和减速器旋转但齿辊不转，传感器将信号传给PLC，令电动机停转，减速器和电机得到了可靠保护。安全销造价低、更换方便，设备的维护成本大大降低。安全销装置其原理及性能相当于电路上的保险丝。本破碎机采用剪切破碎技术，基本消除过粉碎现象。体积小、重量轻，适合于井下、厂房及露天作业破碎系统的初破、二破和三破。

筛分式双齿辊破碎机系列产品，是我公司在吸收国内外新产品的**技术基础上，结合我国的实际情况，与各大院校及各大煤矿合作共同设计开发，经过多年研制而成；

主要特点如下：

1、采用特殊材料和工艺制造的破碎齿强度高，硬度高、耐磨性好、寿命长。

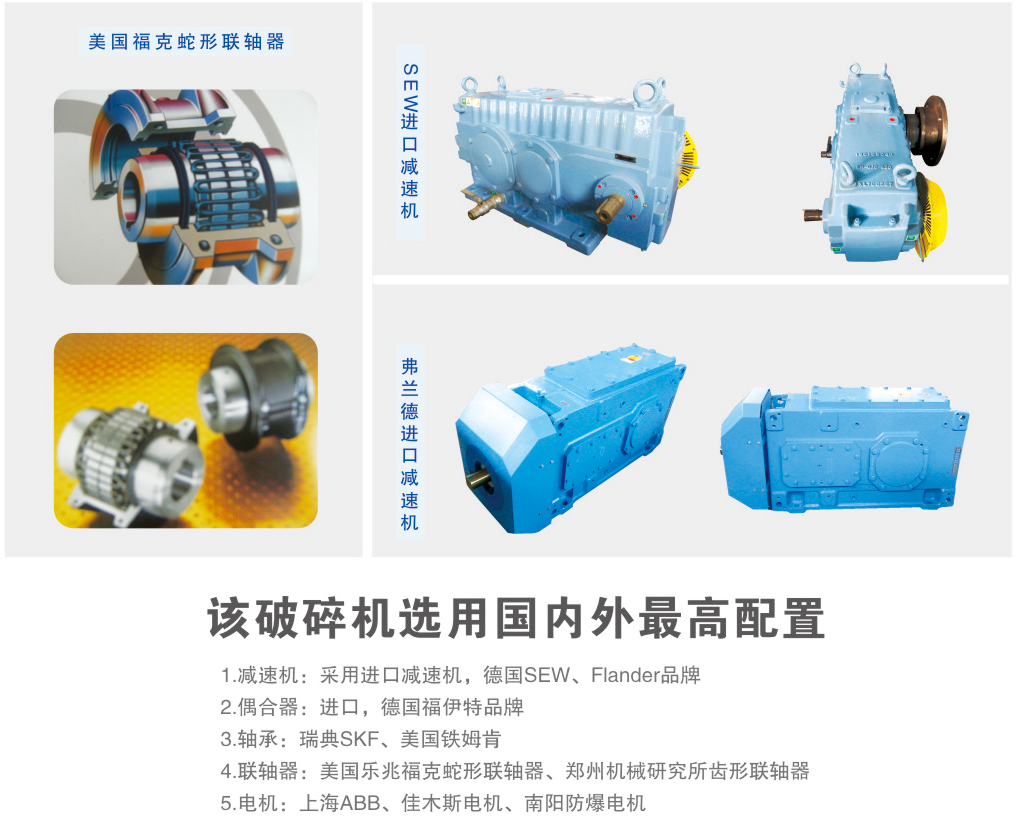

2、使用限矩型液力偶合器，并采用限矩型鼓形齿式联轴器，具有双重过载保护功能。

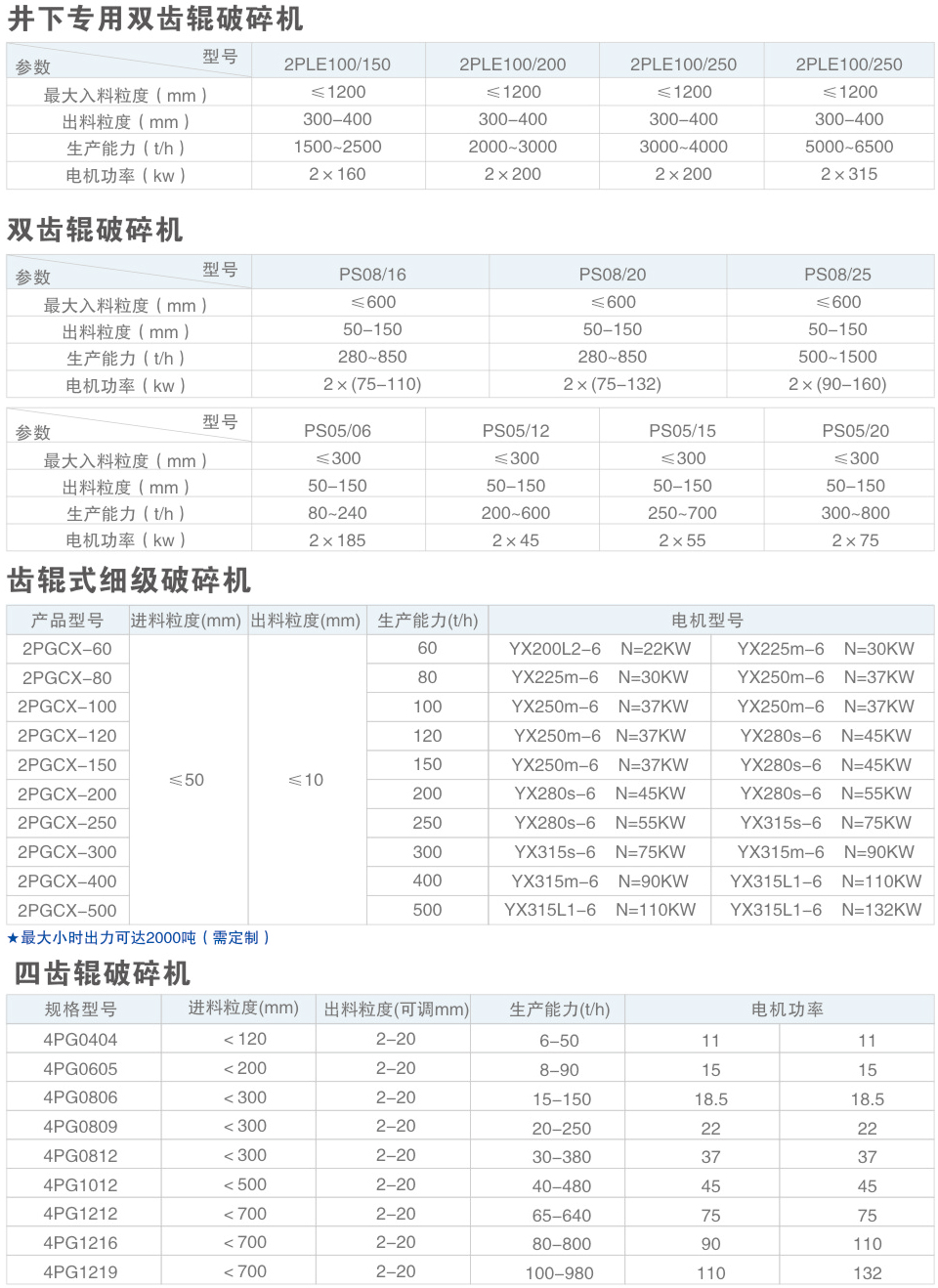

3、本系列产品的生产能力从50T/h到5000Wh。

4、适用电源电压380V、660V、1140V任选。

5、入料粒度*大可达1500mm以上。

6、筛分、破碎双重功能。

7、功率大、效率高、与国外产品相比，具有明显的价格优势。

8、采用自移式结构，方便检修。

9、自动加油，确保运河可靠。

齿辊式细级破碎机的工作原理与结构特点

工作原理：

齿辊式细级破碎机由两台电机分别带动破碎机两侧皮带轮，使用齿辊相反差速转动，采用手动调节装置，方便，简单，可靠的调整两齿辊间隙，符合间隙〖粒度）要求物料自动落下，大于间隙的物料在轴向，颈向受到劈、搓、折、击，等形式的组合破碎，保证出料粒度达到所需要求。因采用特殊的传动方式，大大简化传动结构，两齿棍在工作时相对搓削，从而达到自动清除作用，彻底解决粘堵现象，对物料水分没有要求，不要振动筛及加热设备，极大简化了输煤系统工艺流程。

结构特点：

齿辊式细级破碎机与其他类型破碎机相比，具有适合性广，下料粒度均匀可调不受物料水分限制，且不粘不堵，产量能耗低，运行成本低，过粉率低，噪音小，振动小。破碎比大，结构紧凑，占地面积小，维修方便，遇到大于规定物料时候可自行退让对机器采取保护等。该机的关键部件齿板材质为铬钼町抗磨合金钢，齿辊有效寿命齿可达2000卜75008以上〖根据煤质不同），采用模块组合设计，标准工厂化生产，使得齿板通用性强。互相性好，大大缩短齿板更换时间，降低了劳力强度，确保齿板的储备要求。

四齿辊破碎机的工作原理与结构特点

工作原理：

原煤经入料口进入破碎机腔，在重力的作用下进入两个上段破碎辊之间。上辊在动力的驱动下旋转，利用辊齿以及缓冲缸作用在破碎辊上的压紧力对物料进行破碎。初碎后的物料在重力的作用下继续下落到下段破碎辊间，以同样的工作原理对物料进行再次破碎。破碎后的物料经排料口排除。由于齿辊的破碎作用主要是劈裂，因此，破碎后的物料粒度均匀，粉末少。

结构：

四齿辊破碎机主要由主、副传动齿轮箱、机壳、机座、破碎辊、电机等主要部件组成；主、副传动齿轮箱与上、下段破碎机经夹売联轴器刚性连接后形成整体式的齿轮传动装置。电动机经大、小带轮及三角带带动主传动箱的主动轴，其大带轮与主动轴的连接设有过载安全销装置，以保证过载时起到保护电机的作用。

特点：

1、该机的齿板是用耐磨强度高的合金材料制作而成的，大大增加了破碎机的使用寿命。

2、在原有破碎机的基础上，改进了齿高与齿距,大大提高了出料粒度的破碎性。

3、在原来破碎机的料仓上增加了一个物料挡板，解决了物料不再齿棍上均匀分布的问题。

4、本机的主轴采用**的淬火技术,提高了主轴的强度、刚度与耐磨程度；
